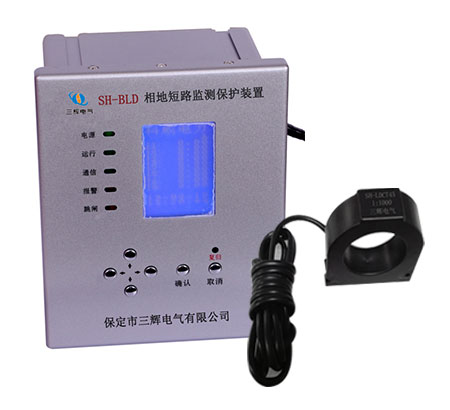

SH-BLD相地短路監測保護裝置適用于電廠、煤炭、鋼鐵、紡織等400V TN系統，可解決MCC線路中小電阻接地、塑殼開關和熱繼電器不動作，造成PC越級跳閘引發大面積失電問題。相地短路監測保護裝置通過不間斷地監測各回路的零序CT電流,滿足條件后先報警后跳閘，切斷供電故障線路，以保護設備，避免越級跳閘停電造成巨大的經濟損失。
主要特點
◆ 實時監控：在集控單元、中央監測主機上，能夠?qū)崟r(shí)顯示被監測線路的零序電流，有助于檢修人員判斷系統絕緣狀況，并做檢修計劃。
◆ 二級預警三級跳閘功能：支持兩級預警，系統檢測到漏電流值超過預警定值時，發出警報，并自動
延時后調整到下級定值，直至跳閘切除故障線路或電動機；可根據現場工況設定相應的第三級脫扣動
作時間和跳閘整定值，躲過啟動不平衡電流，并配合上級零序保護，以防越級跳閘引發大面積停電。也可以選擇不跳閘。
◆ 高靈敏度小尺寸零序電流互感器：為了便于零序電流互感器在抽屜內安裝（有的電纜室放不下常規零序電流互感器），本公司的智能漏電互感器采用“超微晶鐵芯”和“零磁通技術”自動補償設計，使互感器始終處于理想的“零磁通”工作狀態，較大限度的提高了互感器的靈敏度并減小了互感器的外形尺寸。
技術指標
◆ 工作電源： AC/DC220V±20%
◆ 報警跳閘：常開觸點，容量DC250V，1A
◆ 面板顯示：大屏幕液晶顯示，界面友好，操作直觀方便。
◆ 電壓等級：0.4kV、0.69kV
◆ 監控容量：可同時在線監測9路
◆ 輸入電流：二次側3～120mA
◆ 接地預警：3～120A可整定
◆ 接地跳閘：3～120A（可投退、可整定）
◆ 有效值測量誤差：±2%
◆ 跳閘延時誤差：±40ms
◆ 歷史記錄：可存儲100條記錄，掉電不丟失
◆ 數據傳輸：采用RS485總線，MODBUS-RTU通訊協議
◆ 安裝方式：嵌入式
◆ 工作環境：溫度：－10℃～50℃；相對濕度：≤90％

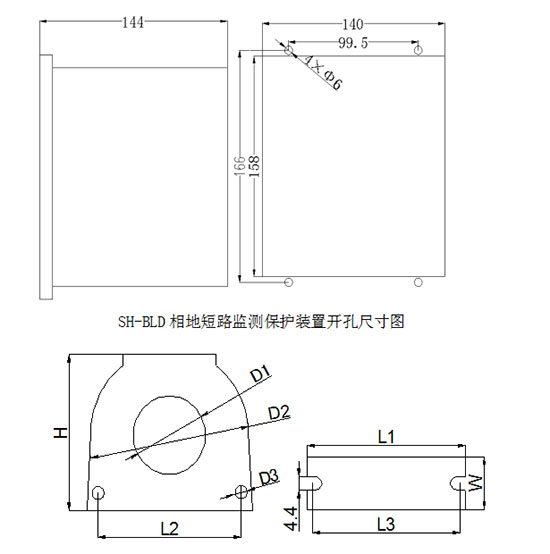

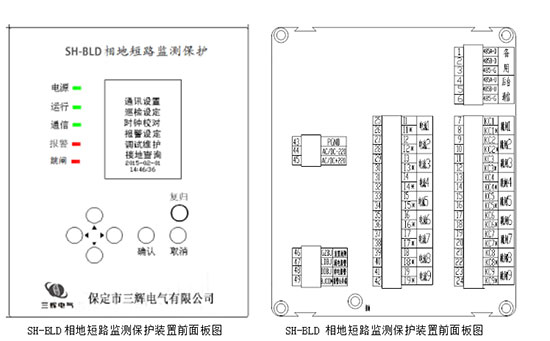

監測系統裝置圖：
|
型號
|
D1
|
D2
|
D3
|
L1
|
L2
|
L3
|
H
|
W
|
負載額定電流A
|
|
SH-LDCT26
|
26
|
45.5
|
2.8
|
51
|
41.2
|
44.2
|
45.5
|
18
|
0-40
|
|
SH-LDCT45
|
45
|
73
|
--
|
85
|
--
|
64.3
|
73.5
|
22
|
40-160
|
|
SH-LDCT60
|
60
|
95
|
--
|
95
|
--
|
72.4
|
95
|
23
|
160-250
|
|
SH-LDCT80
|
80
|
120
|
--
|
120
|
--
|
103
|
126
|
25
|
250-400
|
|
SH-LDCT100
|
100
|
140
|
--
|
140
|
--
|
122
|
145.5
|
25
|
400-630
|
|
SH-LDCT150
|
150
|
196
|
--
|
196
|
--
|
174.5
|
203
|
25
|
630-1250
|
